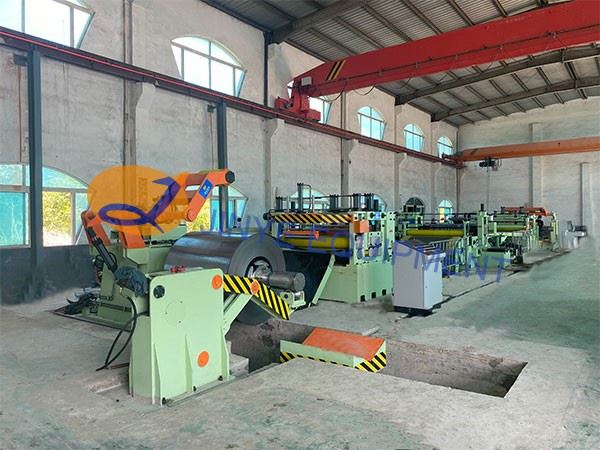

Sway Angular Shear Cut To Length Line
Sway Angular Shear Cut To Length Line
Sway Angular Shear Cut To Length Line
Sway Angular Shear Cut To Length Line
Sway Angular Shear Cut To Length Line

Pikkusjoone järgi lõigatud nurknihke

Jinye Complete Equipment ei tee mitte ainult tavalisi pikkusega lõikejooni, vaid valmistab ka trapetsikujulist lehtmetallist kattejoont. Metallpleki viimistlusliin on protsess, kus ruudukujulised, ümmargused või ristkülikukujulised toorikud lõigatakse mehaaniliselt või hüdrauliliselt, pressitakse või tembeldatakse metallpoolist enne lõikamine, pressimine või stantsimine, esimene tasandusleht tasaseks...

Küsi pakkumist

Räägime nüüd

Kirjeldus

Tehnilised parameetrid

Sissejuhatus

Jinye Complete Equipment ei tee mitte ainult tavalisi pikkusega lõikejooni, vaid valmistab ka trapetsikujulist lehtmetallist joont.

Metalllehe tühjendusliin on protsess, mille käigus ruudukujulised, ümmargused või ristkülikukujulised toorikud lõigatakse mehaaniliselt või hüdrauliliselt välja, pressitakse või tembeldatakse enne lõikamist, pressimist või stantsimist, esmalt tasandatakse leht tasaseks. Toorik võib olla lamedad lehed väga täpse pikkusega ja nurgast nurgani tolerantsiga, see lõigatakse pikkuse jooneni. Kui trapetsikujuline lehtmetall on valmistatud tühjendusliinist, toimub lõikamine nurgeliselt, nurknihke alus kõikub teatud määral edasi-tagasi, et tagada trapetsikujuliste lehtede paarislõikamine, virnastamissüsteem on topeltvirnastaja, üks virnastaja saab ühe trapetsi leht ja teine virnastaja saab teise trapetsikujulise tüki paari lehti. Kogu rida peab olema väga suure täpsusega.

Nurknihke tühjendusliini protsess:

Peamähis asetatakse laos olevale lahtikerijale mähise laadimisautoga. Pärast mähise pea koorimist suunatakse mähispea lamendajasse või tasandusse, et eemaldada materjali pinged ja tagada, et välja lõigatav osa jääks allavoolu etappidel tasaseks. Servo etteanderullid söödavad lehtmaterjali seatud pikkuses õõtslõikele. Lõiketõmbed minutis võivad olla kuni 60 lööki minutis, keskmiselt 40 lööki minutis (spm), seega kulub igale lehele 1,5 sekundit. Hüpoteetiliselt kulub pehme teraslehe puhul 1 sekund sellest 1.5-sekundist söötmiseks ja 0,5 sekundit lõikamiseks. Kõrgtugeva terase (AHSS) lõikamiseks võib kuluda 1 sekund ja söötmisaeg pikeneb 2 sekundini, kogutsükkel 3 sekundit. Riba lahtikerimine ei lõpe kunagi ja hoiab materjali pidevalt ringis. Nii ei teki lahtikerimisest tulenevat riba "tõmblemist" ja seega pikkustolerantsi ja materjali kahjustamist.

Sway-Shear-Line

Tehnilised parameetrid

	Nurkvõnke nihkejoone koostis	Parameetrid
1	Uncoiler ja spiraallaadimisauto	15T ühe südamiku lahtirullija, 30KW tagapinge
2	Rullpeaga pressrull ja koorija	Ø200 x 400mm Pressrull lahtikerimisel, koorimisplaat tasandusrullil
3	Topeltpihustusrullikud ja Multi-rullidega tasandusrullid	Ø200 x 1600 mm pigirullid, Ø80 x 1600 mm töörullid 4Hi või 6Hi tasandusrullid
4	Silmuskaev	3 m P x 2.0m x 5 m sügavus
5	Servo söötja ja nurklõikur	22KW servomootor, 11KW lõikemootor
6	Transpordirihm	2,2KW sageduse juhtimine
7	Portaalraami virnastaja ja väljundauto	1,5 kW x 3
8	Hüdraulikajaam	11KW 10Mpa töörõhk

Koostis ja konfiguratsioon:

	Koosseis	Seadistamine
1	Uncoiler ja spiraallaadimisauto	Ühekordne südamik, seljapingega
2	Rullpeaga pressrull ja koorija	Avage mähise pea ja sisestage eelniveler
3	Topeltpihustusrullikud ja 4hi või 6hi nivelleerija	Pinge etteanne ja leevendage metallpleki pinget.
4	Loop süvend enne lõikamist	Liini kiiruse sünkroonimiseks
5	Servo söötja	Sisestage leht servomootori abil täpselt pikkusesse
6	Pöörde nurknihke	Lõikealuse pööramine, mehaaniline nurgalõikus
7	Transpordirihm	Tarnige leht virnastamiseks
8	Automaatne virnastaja	Automaatne lehtede vastuvõtmine ja käärlauale kukkumine, lõpuks saadab rulllaud kuhjatud lehed tagasi välja.
9	Automaatne juhtimine	Kogu protsess on automaatne programmeerimine.
